低価格で高品質なモノクロ液晶。
ご要望に応じて様々な仕様に対応致します。
COG液晶モジュール
COG（Chip On Glass）液晶モジュールはガラス基板に直接半導体チップを搭載したものです。 半導体チップの電極と液晶パネルの電極とを異方性導電膜（ACF)により直接接続させます。
半導体チップをガラス基板上に載せるだけなので、大幅に薄型・軽量化になりコンパクトな実装が実現しました。
COB液晶モジュール
COB（Chip On Board）液晶モジュールはベアチップ実装と自由度のある形状と変形が可能なFPC基板を複合させCOB化したものです。
これにより、回路実装基板の収納スペースの制約を解決し小型化・軽量化が実現しました。
TN(Twisted Nematic)液晶パネル
TN(Twisted Nematic)液晶パネルは、2枚のガラス基板の間に注入されたネマィテック液晶の分子が90度ツイストし、偏光フィルターとの組み合わせで表示する製品となります。
アイコンや7セグ等の単純な表示に適しています。
コストに優れ且つ視認性が高いため、一般家電製品から車載製品等幅広いアプリケーションに使用されています。

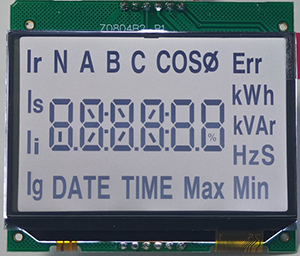

STN（Super Twisted Nematic)
STN（Super Twisted Nematic)液晶パネルは、液晶分子のねじれを１８０～２７０度まで広げたものです。
これによりハイデューティでの駆動が可能になり、
キャラクタドット・フルドットによる文章や図形など情報量の多い表示に適しています。
イエローグリーン、ブルー、グレーのモードが有ります。
派生品としてSTNに高分子フィルムを挟み込むことで色補正し白黒の表示を達成したFSTN（Film Compensated Twisted Nematic)液晶パネルは、表示品位の高さから電子辞書や携帯情報端末等でよく使用されています。

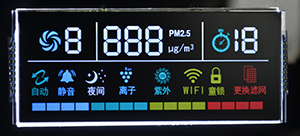

VA(Vertical Alignment）液晶パネル
VA(Vertical Alignment）液晶パネルは、ネガティブ表示専用です。従来のTN液晶の分子配列である水平配向方式でなく、垂直配向方式にすることで、黒の遮光性が高まり且つ選択セグメントの透過性を引き上げるため非常に高いコントラストを獲得しています。
視認性が良いため車載表示機器の需要が多く、また表示品位の高さから製品の付加価値向上の目的としても注目されています。
TN-LCDとVA-LCDの特性比較
| 比較特性 | VA品 | TN品 | |
|---|---|---|---|
| 1 | コントラスト比・Max値 | 350：1 | 10：1 |
| 2 | 視野角 | 40/-70 | 15/-35 |
| 3 | 応答スピード（25℃） | Max/60ms | 200-300ms |
TN、STN、FSTN、VA液晶のキャラクタータイプは、お客様ご希望のサイズ・アイコンを基に全てカスタムで製作致しますので、御見積のご依頼時はお気軽にご連絡ください。
キャラクタドット・フルドット（グラフィックタイプ）もカスタム対応致しますが、標準品もございますのであわせてご参照くださいませ。

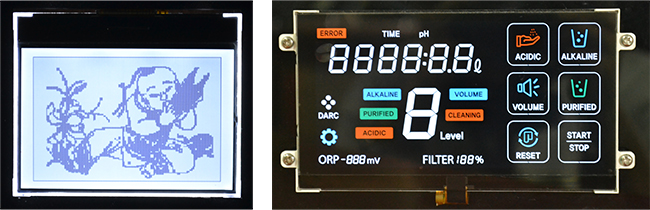

グラフィックタイプ
※カスタム対応も承っております。 R=反射型 L＝バックライト付き
|
解像度 (ドット数） |
外形寸法 （ｍｍ） |
ビューイングエリア （ｍｍ） |
ドットサイズ （ｍｍ） | バリエーション | |||
|---|---|---|---|---|---|---|---|
| STN | FSTN | R | L | ||||
| 122×32 | 68.0×31.75×10.1 | 57.2×17.7 | 0.39×0.39 | ○ | ○ | ○ | ○ |
| 122×33 | 55.45×25.9×5.85 | 47.8×15.4 | 0.30×0.30 | ○ | ○ | ○ | ○ |
| 128×64 | 93.0×70.0×10.0 | 71.0×39.0 | 0.48×0.48 | ○ | ○ | ○ | ○ |
| 128×64 | 63.2×54.0×8.0 | 54.0×36.0 | 0.35×0.45 | ○ | ○ | ○ | ○ |
| 128×64 | 76.0×49.0×5.0 | 64.5×37.0 | 0.435×0.435 | ○ | ○ | ○ | ○ |
| 160×32 | 80.0×36.0×10.0 | 64.5×16.0 | 0.34×0.34 | ○ | ○ | ○ | ○ |
| 160×160 | 67.8×67.8×12.75 | 54.38×54.38 | 0.32×0.32 | ○ | ○ | ○ | ○ |
| 192×32 | 116.0×37.0×15.0 | 84.0×19.0 | 0.39×0.47 | ○ | ○ | ○ | ○ |

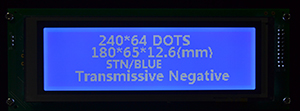

| 240×64 | 140.0×62.0×10.0 | 111.6×37.0 | 0.41×0.47 | ○ | ○ | ○ | ○ |
| 240×64 | 180.0×65.0×10.0 | 134.0×40.0 | 0.49×0.49 | ○ | ○ | ○ | ○ |
| 240×320 | 83.3×92.1×8.0 | 60.6×79.8 | 0.225×0.225 | ○ | ○ | ○ | ○ |
| 320×240 | 92.1×83.3×8.0 | 79.8×60.6 | 0.225×0.225 | ○ | ○ | ○ | |
| 320×240 | 167.5×109.0×13.0 | 120.5×92.0 | 0.33×0.33 | ○ | ○ | ○ | |

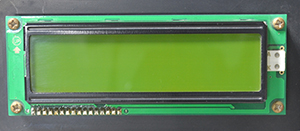

キャラクタードットタイプ
※カスタム対応も承っております。 R=反射型 L＝バックライト付き
| 桁×桁 |
外形寸法 （ｍｍ） |
ビューイングエリア （ｍｍ） |
キャラクターサイズ （ｍｍ） | バリエーション | |||
|---|---|---|---|---|---|---|---|
| TN | STN | R | L | ||||
| 16×2 | 80.0x36.0x10.0 | 64.5x16.0 | 2.96x4.86 | ○ | ○ | ○ | ○ |
| 16×2 | 85.0x30.0x10.0 | 64.5x16.0 | 2.96x4.86 | ○ | ○ | ○ | ○ |
| 16×2 | 84.0x44.0x15.0 | 64.5x16.0 | 2.96x4.86 | ○ | ○ | ○ | ○ |
| 16×2 | 122.0x44.0x10.0 | 99.0x24.0 | 4.84x8.06 | ○ | ○ | ○ | ○ |
| 16×2 | 59.0x29.3×4.0 | 52.0x15.0 | 2.45x4.08 | ○ | ○ | ○ | ○ |
| 16×4 | 87.0x60.0x10.0 | 61.8x25.2 | 2.96x4.16 | ○ | ○ | ○ | ○ |
| 20×2 | 116.0x37.0x9.0 | 82.2x18.6 | 3.20x4.85 | ○ | ○ | ○ | ○ |
| 20×2 | 190.0x54.0x10.0 | 149.0x31.0 | 6.0x11.15 | ○ | ○ | ○ | ○ |
| 20×4 | 98.0x60.0x10.0 | 76.0x25.2 | 2.95x4.15 | ○ | ○ | ○ | ○ |
| 24×2 | 118.0x36.0x10.0 | 96.0x18.8 | 3.2x4.85 | ○ | ○ | ○ | ○ |
| 40×2 | 182.0x33.5×10.0 | 154.0x15.3 | 3.20x4.85 | ○ | ○ | ○ | ○ |
| 40×4 | 190.0x54.0x10.0 | 149.0x31.0 | 2.78x4.27 | ○ | ○ | ○ | ○ |
